2. 開始使用

2-1. 啟動軟體與服務

安裝完畢後,目前為止你已經完成了伺服器的安裝動作,在此伺服端電腦中已被載入『負責整體運作的Service服務』以及『登入用的Console介面』。在右下角工具列將常駐CaptivAD Service Tools,同時桌面上多了一個CaptivAD Console的執行捷徑供給使用。

這兩個分別代表著系統服務以及登入介面。在操作之前,您必須確保Service Tools是正常運作。而當Service能夠正常啟動後,Console的登入行為才能正常性運作 (若服務沒有打開就無法登入做存取)


▲安裝完畢,會有右下角的常駐程式(Service)做為服務,以及桌面上的Console做為登入用

假使您的右下角工具列沒有Service Tools存在,請直接點選程式集→Qniq→Service Monitor來呼叫Service常駐到工具列上。或者當右下角的Service Tools屬於灰色狀態,請直接點選右鍵將服務給啟動Start轉為藍色狀態。

當您的服務Service Tools啟動呈現藍色狀態也沒有任何異常時,可開始點選桌面上的CaptivAD Console來進行登入。登入請輸入伺服器的IP、管理員帳戶與密碼。由於是直接登入到這台系統做為伺服器用,輸入這台電腦IP即可。管理員出廠預設為admin / captivad,為了您的安全請記得修改密碼。


▲在登入的Console上輸入伺服器的IP位置,以及管理員的預設帳戶做為登入

2-2. 第一次的產品註冊

登入完成後,請點選廣告機管理。只有第一次連線時廣告機需要被註冊到這台伺服器內,由於先前我們已經先將廣告機設定了Server IP (這台電腦IP位置)。則能直接看到目前有未匯入之廣告機正等待註冊。


▲第一次廣告機註冊,會出現在『未匯入的廣告機』裡。請點選這裡開始進行註冊動作


▲將這台被偵測到的廣告機勾選並試著匯入廣告機,成功後將出現在『已匯入的廣告機』項目裡


▲重新整理後會出現Key fail(未授權),根據指示匯入由供應商提供的授權Key(每台機器Key獨立無法通用)


▲當授權完成後,廣告機可以正常被運作且可進行修改與監控的各項管理

到目前為止的安裝與連線流程已結束,您已經獨立完成了伺服器安裝,以及廣告機的註冊授權。如您需要遠端登入伺服器(指另安裝Console在別台電腦,透過網路登入到這台伺服器Service服務),您可以深入了解本討站其他之教學文件。

2-3. 素材上傳

接下來將開始指導如何用最簡單的示範將設計畫面派送到您的廣告機上,本單元當中我們僅示範如何透過網路來簡單的派送,我們將派送的逐步動作分為三個主要行為:設計、排程、傳輸達到教學理念。

開始之前先將素材內容先上傳

由於伺服器可能位於別處的電腦裡,首先在設計畫面佈局之前,你得將所有的媒體素材上傳到媒體櫃裡,這些影音檔案被複製並傳輸到伺服器來集中保留。因此每次設計後傳輸時,廣告機才能從伺服器的媒體櫃中下載需要的影音檔案。

示範中,我們要將一個背景圖、兩個影片、四張圖片、以及Flash小時鐘,上傳到媒體櫃去:


▲點選媒體櫃,先做背景圖的上傳,將本機的檔案位置指向到右邊的(背景圖片)類別


▲接著點選另一個(影片)類別,同樣將需要的影片做上傳動作


▲再來是(Flash)類別,一樣由左到右的點選方式


▲最後是(圖片)類別,選取完成後記得按下(儲存)就會開始做上傳動作


▲按下(儲存)將檔案傳送到媒體櫃,網路傳輸時間跟檔案大小有關

等待傳輸傳成後,您可以回顧檢查媒體櫃的類別當中是否成功擁有這些素材。當您完成上傳後,開始可以進行所謂的佈局畫面設計。

2-4. 創造一個佈局設計

如果您的檔案已經上傳完成或者已經存在於媒體櫃時,則可以開始進行第一次的畫面佈局設計,在佈局中我們將示範增加影片區域、圖片區域、文字區域、Flash小時鐘以及背景圖的簡易畫面。這些動作將被建立在一個新增的佈局之中:

步驟概略如下:

  1. 新增一個佈局並命名後,選擇一個空白模板風格為主題並以預設1080p為輸出解析度。
  2. 從已上傳的媒體內容選擇一個背景圖做為整個模板背景。
  3. 新增一個項目-影片區域並放置定位大小,將兩支已存在的影片匯入做為輪播。
  4. 新增一個項目-圖片區域並放置定位大小,將四張已存在的圖片匯入做為輪播。
  5. 新增一個項目-文字區域並放置定位大小,將文字輸入編輯做為輪播。
  6. 新增一個項目-Flash區域並放置定位大小,將已存在的Flash效果匯入放送。
  7. 最後進行儲存,完成一個佈局的設計。


▲從左側點選新增佈局,並且幫這佈局命名後選下一步


▲替佈局選個樣板,我們用一個空白樣板來自行規劃想要的


▲一開始看到的是背景,可以從右邊的媒體櫃挑選背景素材


▲規畫各個媒體區域的方式,透過右邊的顯示項目來拖曳增加


▲新增Video到左邊預覽佈局,透過拖拉滑鼠來調整位置大小


▲接著直接對該區域點擊兩下,要開始編輯區域內的播放內容


▲左邊是媒體櫃的素材,由左到右的點選方式做影片區域的播放順序


▲接著再做圖片區域,用拖曳與調整後雙擊編輯內容


▲做法一樣,同時可以透過上面的選項對圖片做一些特效與設定


▲再來我們追加一個文字跑馬燈,拖移到需要的位置


▲進入設定,直接在這裡輸入文字串。並且設定一些想要的效果設定

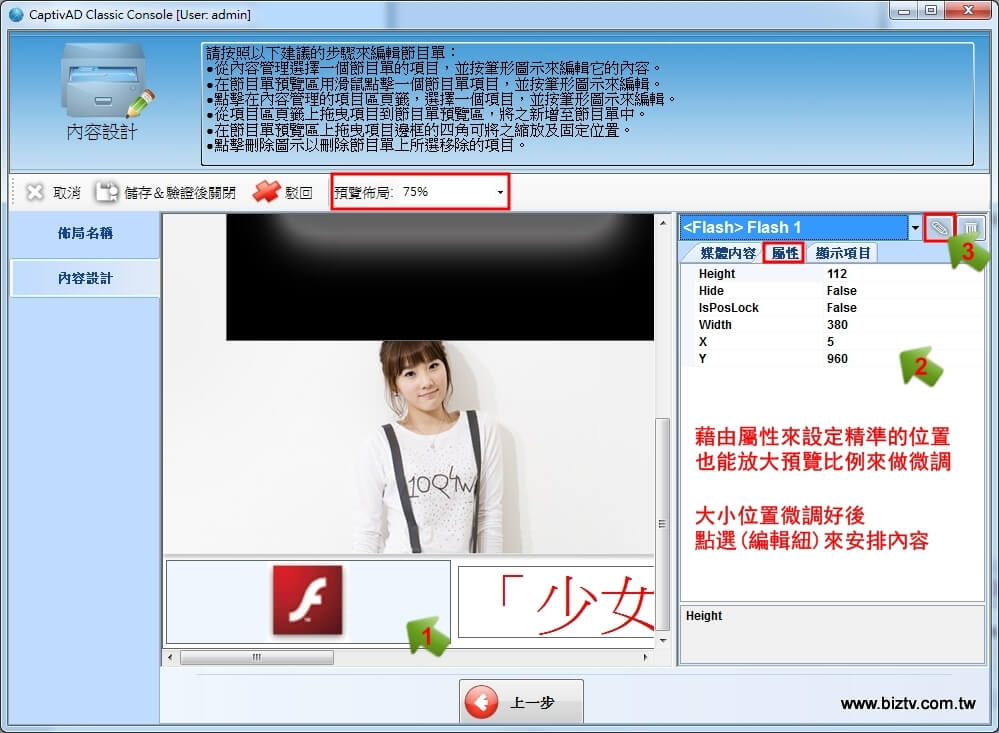

▲最後放個Flash(Clock)設計在文字左邊,這裡示範如何細部調整定位


▲每個顯示項目都有屬性值,也可以在這裡重新為寬高與定位調整


▲在排序Flash檔案時需要指定Flash的時間,同時也會當作重新整理

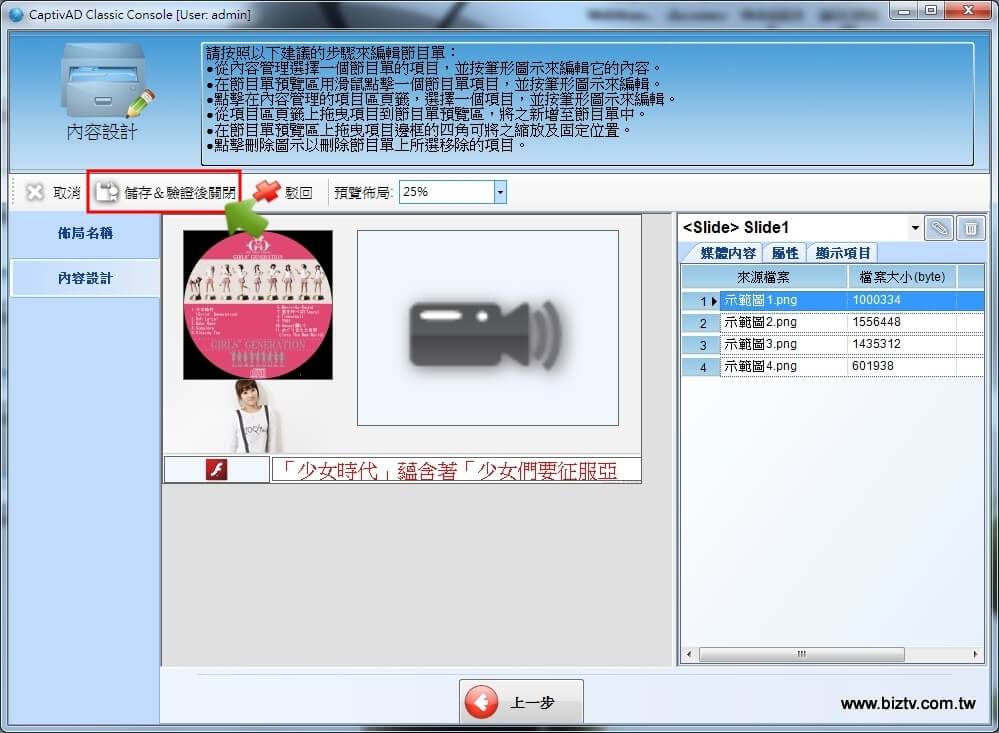

▲您可以檢查每個區域項目的『媒體內容』確認順序,按下儲存驗證結束設計

目前為止,你已追加完成一個簡單的佈局,並且各自的顯示區域項目擁有播放媒體的順序。這些媒體檔案皆來自於媒體櫃之中,若您需要追加媒體時,請先儲存離開佈局後,透過媒體櫃來做新增上傳媒體。事後再透過『修改佈局』繼續內容設計。當您的設計工作完成時,接下來將開始規畫廣告機的節目排程工作。

2-5. 指定簡單的排程

在CaptivAD的排程觀念中,將以一個播放清單做為傳送任務。其概念用來指定節目內容以及對應哪些廣告機,在第一次操作時您需要先建立一個『播放清單』,並且指定廣告機對象後,再來規劃這個播放清單的『節目單』。透過節目單來排程各個頻道與時段:

步驟概略如下:

  1. 第一次需創造一個播放清單,往後都以播放清單做為派送之任務工作。
  2. 第一次創造的播放清單,需先指定好哪些廣告機對象。爾後也能重新分配對象。
  3. 當您規劃好第一個播放清單,開始對此安排節目單。
  4. 節目單有如電視台做法,可規劃多組頻道,這裡我們設計一組頻道為示範。
  5. 我們以最簡單的always全天候播放同一個畫面為示範,透過預設布局來實現。
  6. 最後進行儲存,完成一個節目單的簡易排程。


▲第一次使用,先新增一個播放清單來規劃所有排程與對象


▲接著對這個播放清單,選擇需要被派送的廣告機


▲其次,開始設定這個播放清單內的節目單內容


▲一開始的節目單沒有頻道,請建立一個新的頻道編號1做為初始頻道


▲為了簡單示範,透過『預設佈局』來指定365天全天候的單一佈局輸出

按下儲存後,目前為止完成最簡單的單一佈局全天候節目。當然可以指定時段有不同的佈局輸出,而為了簡化教學在此不特別說明,您可以透過本站其他單元取得更詳細的節目單進階規劃方式。

2-6. 最後進行派送,完成!

若您完成一個的播放清單,請直接將這個播放清單透過右上角的按鈕來儲存派送。此動作將建立一個命令訊息給伺服器Server執行,由伺服器主動處理廣告機的下載與播送。換言之,當您完成此派送之命令,可將軟體進行關閉,伺服器會自動進行不需要刻意等待才結束軟體。


▲安排了廣告機(對象)與節目單(內容)之後,將播放清單直接派送出去


▲你可以透過命令訊息來查詢狀況,目前伺服器跟廣告機的傳輸處理動作

最後,當您的設計、排程、傳輸已經完成後,等待廣告機下載完畢時,將根據節目單之時段,自動輸出適時的佈局內容。目前為止,你已經透過一個簡單的方式完成廣告機的播放結果。相關深入的產品功能可參考本站其他單元教學使用。


▲當您完成設計傳輸排程時,廣告機將播送您要的佈局結果
