1. 安裝

1-1. 入門指南

非常感謝您的購買並認同我們的CaptivAD Classic廣告機播放系統。本技術文件將提供您所有安裝和管理系統的相關資訊,您可以透過本套軟體建立出許多令人神迷的多媒體檔給您的觀眾觀賞。CaptivAD Classic多媒體系統是一個基於廣告機與伺服器的全方位解決方案,能協助您在展示系統上傳送多媒體的廣告內容和資訊。

我們的CaptivAD Classic系統,可以直觀性操作的方便介面以及豐富的廣告機管理,讓使用者可以容易及快速地建置跨越使用有線或無線網路本端和遠端網路。伺服器是由控制台及後端伺服器來和廣告機進行溝通。控制台是主要的CaptivAD多媒體系統的操作介面,提供管理廣告機、播放內容及節目單的功能。凡是任何曾購買之客戶,我們提供高級會員的售後權利進行線上服務。為了保障您的權益,請透過隨機附上的產品保固書進行線上註冊。並先申請一般會員帳號完成後,透過申請線上表單如實填寫方可進行升級作業。我們將經由1~3工作天判斷並完成您的申請許可。

CaptivAD Classic系統能支援相關商品包含廣告機 DSA 2200、看板顯示機 DSO 1850、DSO 2400以及DSO 3200等頻道型網路系列商品,另外還包括了一個用於設定及控制本端裝置的遙控器。請檢查您的出貨產品是否包含以下配備,如果缺件請連繫您的購買來源或供應商:

1. 主產品

本廣告機(看板顯示機)是一個堅固耐用且抽取方便的硬體裝置,支援多種媒體輸出類型。本頁將以DSA 2200為出貨說明為例,逐步說明各種外觀介面讓您熟悉產品裝置。包括12V DC電源轉接器和遙控器。

廣告機規格:

  • SDHC Card
  • 連接埠:
    1. RS-232 (x2)
    2. 無線網路 802.11 A/B/G (選用配備)
    3. 區域網路
    4. USB 2.0 (x2)
  • 輸入:
    12 VDC power in.
    紅外線接收埠
  • 輸出:
    VGA
    HDMI

圖1:顯示廣告機的正面結構以及它的功能

編號 名稱 功能描述
1 電源 當廣告機開機或休眠模式時,LED電源顯示藍燈。
2 SD 接上SD卡時顯示藍燈。
3 Wifi 接上Wifi時顯示藍燈。

圖2:顯示廣告機的前面結構以及它的功能

此插槽結構主要是置放SD卡,隨機附送8G 並為EXT3的儲存格式。

圖3:顯示廣告機的左側結構以及它的功能

編號 名稱 功能描述
1 12VDC Input 連接到提供的DC 電源轉接器。
2 音訊輸出 有電源的音訊輸出。可以利用廣告機的遙控器來控制。
3 VGA輸出 從本埠連接一條VGA纜線到相容的顯示端上。
4 HDMI輸出 從本埠連接一條HDMI纜線到相容的顯示端上。

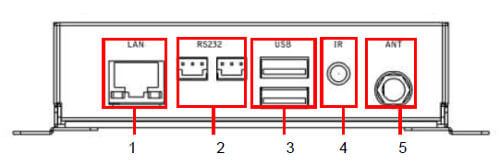

圖4:顯示廣告機的右側結構以及它的功能

編號 名稱 功能描述
1 區域網路(LAN) 連接一條網路線到LAN埠上。
2 RS232 連接到RS232埠。
3 USB 連接一個外接式USB裝置,以增加廣告機的掛載裝置和更新韌體。
4 IR 埠 IR埠是從廣告機的遙控器接收訊號。
5 天線 連接一個WLAN天線以能連接到無線網路。

2. 遙控器

遙控器可以透過廣告機螢幕選單進行存取及設定CaptivAD廣告機,且可進行廣告機的開關機及控制音訊輸出的設定。

圖5:CaptivAD 廣告機的遙控器

編號 名稱 功能描述
1 電源 關閉裝置的電源
2 選單 開啟螢幕功能表(OSD)
3 輸出鍵 切換廣告機的視頻輸出設定值,有HDMI和 VGA
4 按鍵 按鍵是使用在螢幕功能表(OSD)的欄位輸入數字或字母的資訊
5 輸入 輸入鍵保存在欄位中輸入的資料
6 箭號鍵 箭號鍵透過功能表和每個功能表項目的欄位來移動游標
7 靜音 開啟/關閉CaptivAD廣告機的音訊輸出
8 音量 調整CaptivAD廣告機音訊的音量

3. 電源轉接器

DC 電源轉接器包括廣告機需符合以下的規格:
輸入:
110-250 VAC @ 50/60 Hz
輸出:
12VDC. Max current 2A

4. 出廠光碟

請檢查您的產品內容物,將提供CpativAD Classic系統軟體之當季版本,如果必要請定期上網取得下載最新版本保持產品穩定性與功能擴展許得。本站下載服務僅限高級會員使用,已購買之客戶請註冊並升級。請根據本教學網站指示逐步安裝。本光碟內容物將包含以下軟件使用:

  • CaptivAD Classic Server主程式
  • CaptivAD Classic Console登入程式
  • CaptivAD Classic EZConsole簡化程式
  • 附屬程式SQL Express 2005與Microsoft .NET Framework。

1-2. 網路與系統要求

本章節將指導您進行安裝前的環境確認作業。主要包含軟體安裝之電腦環境需求、網路連線之環境許可、廣告機之安置作業。安裝本系統之前,請先確認電腦端的現場路定點以及IP位置。同時本篇安裝方式,將以基本的內部網路環境下進行示範。在安裝過程中將牽扯到部分網路設定觀念,若無法理解網路設定時,請聯繫資訊人員或所購買的經銷商,來協助您做網路設定。

1. 電腦環境

CaptivAD Cassic為一套適合遠端伺服器或個人電腦的常駐型服務套件。您需要提供一台具長時間開機的電腦主機做為產品管理使用。安裝前參考以下規格建議做為主機選擇:

作業系統

  • Microsoft® Windows® XP (32位元安裝升級至Service Pack 3) 系列版本
  • Microsoft® Windows Vista/7® 系列版本 (32位元與64位元)
  • Microsoft® Windows Server 2000/2003/2008 Server® 系列版本 (32位元與64位元)

螢幕解析度

  • 觀看操作顯示介面,適合於1024 X 768, 16-bit 高彩以上顯示。

中央處理器(CPU)

  • Intel Core 2 Duo Processor 2.0GHz 或 AMD Athlon 64 X2 Dual-Core 4000+等級以上之高階規格

系統記憶體

  • 建議4 GB以上,大量機台連線作業時建議12 GB以上

硬碟空間

  • 最少10 GB供給安裝與預留,建議保留40 GB以上可用空間
  • 隨媒體櫃進行上傳,硬碟空間有擴展遞增使用需要

網路連線

  • 需長期性連接上網路,並提供固定IP位置做為伺服器位置登入,確保雙向網路順暢
  • 提供足夠的寬頻網路給異動的媒體檔案做傳輸使用
  • 放置於外部網路時,需提供實體IP或網域NAT設定
  • 失去廣告機連線時,將無法執行派送同步、回傳日誌、遠端監控等功能

其他

  • 安裝Microsoft .NET Framework 3.5或更高版本
  • 安裝Microsoft® SQL Server® 2008 Express 或更高版本
  • 進行SQL大量連線時需改用Microsoft® SQL Server® 2008 或更高版本
  • 開放指定通訊埠或防火牆限制,同時開放SQL本機連線確保運作

2. 網路環境與防火牆開放

您需要提供至少兩組的固定IP做為伺服器(個人電腦)一組IP與廣告機一組IP(多台多組)的通訊使用。本軟體網路採用IPv4方式通訊,請將您的伺服器端(個人電腦)進行固定IP榜定,做為固定的連線站台使用。此外當進行連線時將使用部分固定通訊埠,請先確保防火牆許可並開放通訊。

網路環境

本部分以一對一內部網路連線為示範:請配合您的內部網路環境參數,指定(或向資訊人員申請)一組IP並透過控制台進行綁定作業

圖1:在控制台之網路連線進行綁定


  1. 開啟控制台→網路和網際網路→網路連線(網路和共用中心→變更介面卡)→將使用中的『區域連線』點選右鍵內容

  2. 開啟「Internet Protocol (TCP/IP) 或網際網路通訊第4版(TCP/IPv4)之內容,點選 [使用下列的IP位址] 選項

  3. 設定此電腦的IP,譬如參數之IP位址:192.168.1.114、子網路遮罩:255.255.255.0 預設閘道:192.168.1.254,以及慣用的DNS位置:168.95.1.1
    (※每台電腦網路皆不同,請根據您的網路環境或由資訊人員所提供的參數使用)

防火牆開放

CaptivAD Classic需與廣告機進行網路通訊,在未知的電腦環境中可能會遭受到防火牆阻擋,若您不知道防火牆的運作原理與作用。建議您暫時直接關閉,透過開啟控制台→Windows防火牆→進行關閉即可,或其他防護軟體進行關閉。若您的防火牆有特別需求無法關閉,請指定以下防火牆開放埠設定或由資訊人員協助:

  • TCP port:4959, 8000:為Console操作端與Servise服務端之通訊傳輸使用
  • TCP/16000~16003:為伺服器端與廣告機進行資料傳輸等連線通報狀況
  • UDP port:123:為NTP通訊協定,確保伺服器時間校正服務正常

3. 廣告機安置作業

使用廣告機之機型客戶,請確認您的顯示器可支援720p或1080p之解析度,將廣告機透過VGA/HDMI連接到螢幕上。由於廣告機僅可支援1920x1080p Full HD與1280x720p HD之高規解析度,若顯示器不支援其一解析度將無法正常顯示放送。廣告機接上電源等待畫面自動播送(開機約2分鐘)

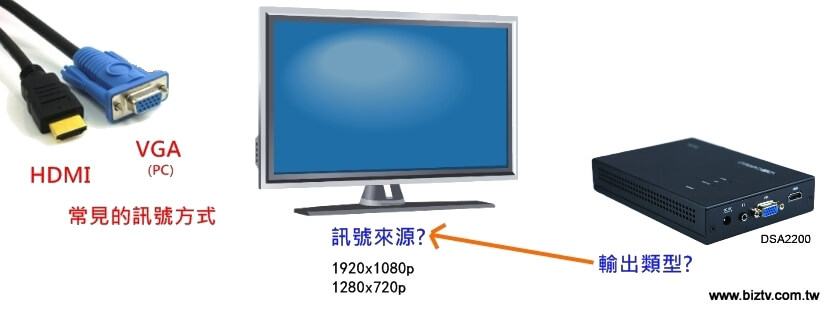

▲DSA 2200的解析度只有1080p與720p,請確認螢幕可否支援並接上適合的訊號線(建議HDMI)

此時,請使用遙控器對廣告機按下『Output』點選適合的解析度與輸出選擇,這將調整廣告機最佳性能與輸出方式。如果您確定顯示器能支援1080p或720p卻沒有畫面,請試著對遙控器默按進行正確的輸出選擇。

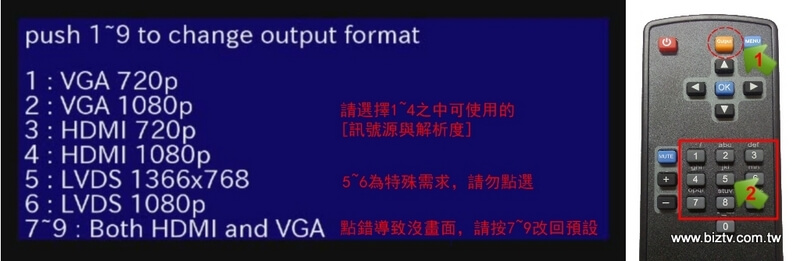

▲點選『Output』,選擇數字滿足適合方式。請勿隨意點選不支援的格式,否則將導致格事不對而失去畫面

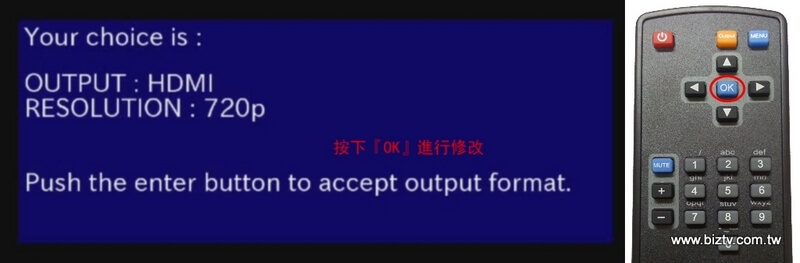

▲確定將要更改之輸出類型與解析度後,按下OK將進行重新開機之動作(reboot)做變換輸出

到此若一切順利,則確認了廣告機可以正常被顯示器所使用。請開始設定廣告機之IP與告知伺服器所在位置。點選『Menu』,出現DSA設定選單,請確認廣告機可使用的IP位置與網路參數,同時先取得Server所在的IP位置。如此廣告機才能正常使用網路並對Server可以正常存取。 (若您不打算使用網路來管理而使用USB作為更新,可忽略這裡所提的網路設定)

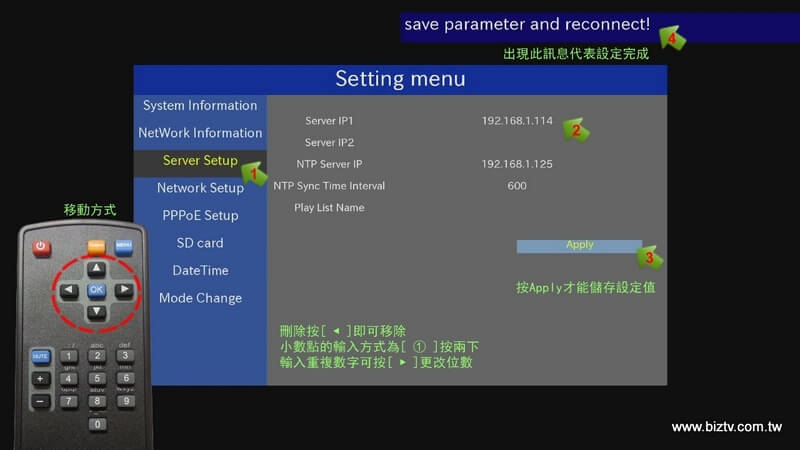

▲透過遙控器在這裡輸入伺服器的IP,提供並告知廣告機連線到何處。記得按下Apply才成立

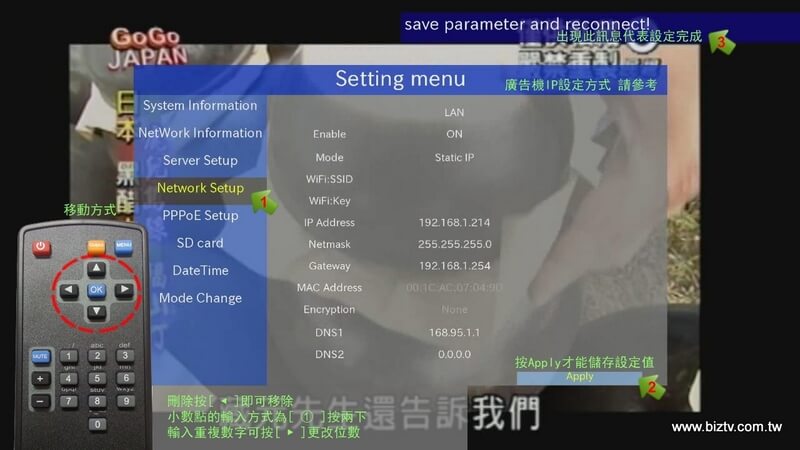

▲接著設定該廣告機的IP參數,請調整以上做法。詳細IP數據依環境而不同


此時廣告機的基本設定已完成,您可以試著先在伺服器的電腦嘗試Ping該IP是否有所反映。確認IP連線無誤且畫面有正常播送即可,接下來將進行架設伺服器的軟體套件與服務。

1-3. 第一次的安裝

請找出經銷商或隨購買付給提供的軟體光碟,本光碟內容物CaptivAD Classic Server主程式、CaptivAD Classic Console登入程式、CaptivAD Classic EZConsole簡化程式、附屬程式SQL Express 2005與Microsoft .NET Framework等共五項主要程式。若您遺失了也可以前往本站下載最新版本。

請根據以下步驟進行安裝,其中請注意原電腦內是否已存在Microsoft .net Framework以上版本,以及Microsoft SQL Server 2005 Express SP3這兩套附屬程式。若您的電腦已本身擁有此兩套程式請跳置步驟3進行主安裝作業。

1. 前置安裝,Microsoft .net Framework version 3.5 service pack 1

若為Windows 7請忽略此安裝(已預載),您可以連接微軟官方網站下載最新3.5或4.0版本,安裝時直接點選下一步直到完成安裝。

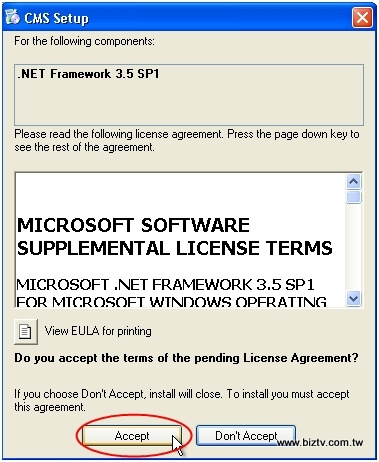

▲安裝過程中請持續下一步到全部完成即可,不需特別設定。過程較冗長請耐心安裝完成

2. 前置安裝,Microsoft SQL Express 2005 Service Pack 3

在本站及光碟內也一併提供您此檔案節省下載時間,也可以連接微軟官方網站下載此套件版本,安裝時直接點選下一步直到完成安裝。

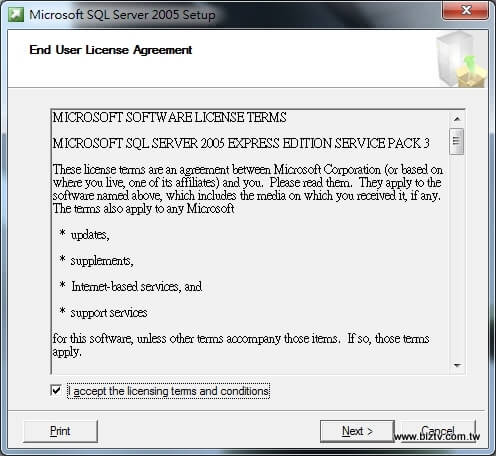

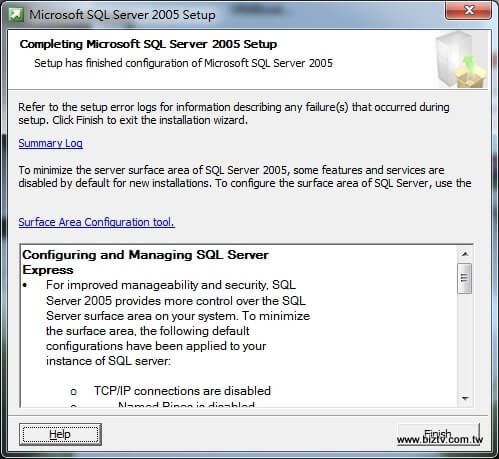

▲安裝過程中請持續下一步到全部完成即可,不需特別設定。過程較冗長請耐心安裝完成


▲到這裡完畢後,確認電腦安裝擁有.net Framework與MS SQL 2005兩個環境套件

※Windows 7用戶請注意※

由於系統核心權限不足使影響相依性SQL運作,請根據以下步驟特別進行修改,否則將無法正常安裝CaptivAD主程式。(Windows XP /2003的系統無此問題,可忽略這部分,請跳過直接安裝CaptivAD Classic Setup )

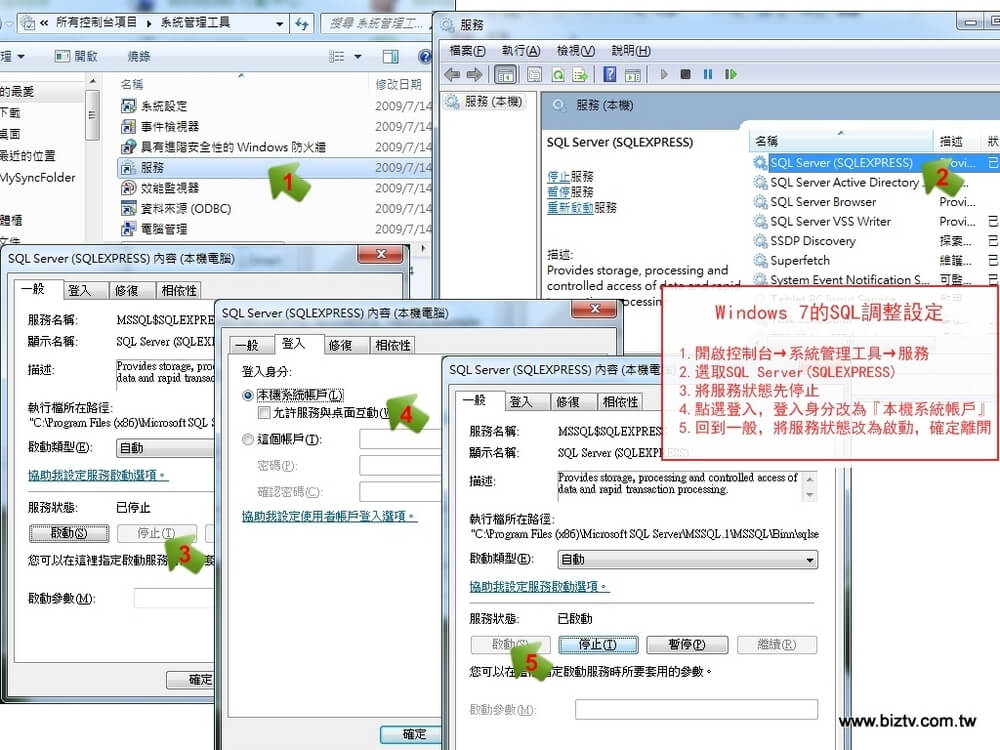

▲唯獨Win7的環境下需調整以上SQL登入身分方式,才能使得CaptivAD正常運作存取資料庫

3. 主安裝,CaptivAD v3.1 Classic Setup

開啟光碟或下載Classic Setup軟體執行安裝,安裝時過程持續下一步即可完成。值得注意的是CaptivAD的版本隨著不斷求進會釋出新的版本所用,建議您安裝時以本站發布之新版本為主。若日後有版本升級需求時,請移除本軟體後再安裝即可(.net Framework與MS SQL 2005不需重新安裝設定)。重新安裝將不影響原本的內容與資料

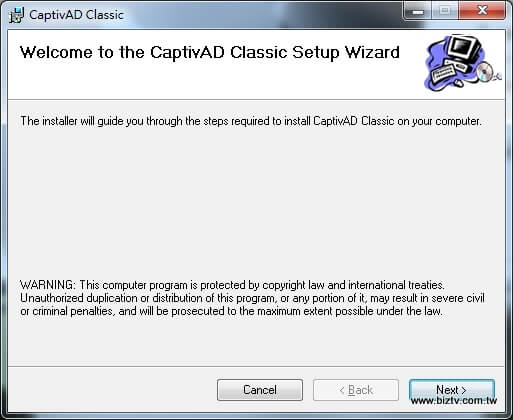

▲安裝過程中請持續下一步到全部完成即可,過程較為簡單


▲安裝完成後關閉視窗,此時CaptivAD Classic的安裝過程已完成

到目前為止,您已經完成主要的安裝過程。此外本光碟提供的CaptivAD Classic Console登入程式、CaptivAD Classic EZConsole簡化程式為其他單元進行安裝介紹。您可以開始進入單元『開始使用』之章節。

1-4. 如何更新版本?

CaptivAD Classic會持續不斷地提供更完善的功能與服務,提供進行版本發佈提供客戶進行下載。您可以在本網站做檔案下載(僅限定已購買之會員),配合以下更新方式指導進行升級。根據以下升級方式仍可保留原資料庫所有設定,不影響原本檔案建置之作業。

若您目前的版本使用很穩定並且沒有新功能需求,也可忽略進行更新。每次更新的功能皆能在此論壇取得相關技術教學指導。反之當您的廣告機韌體版本太新(或太舊)而導致派送管理有部分異常,建議您進行更新行為。每一次更新發佈,皆包含軟體版本與硬體版本,兩者軟硬體更新建議同時進行升級。

更新步驟:

  1. 關閉CaptivAD操作視窗,並且停止Service服務(右下常駐列)
  2. 開啟控制台->系統管理工具->服務,停止SQL Express服務
  3. 移置到控制台->新增移除程式,移除CaptivAD,並重新安裝新版CaptivAD
  4. 回到控制台->系統管理工具->服務,啟動SQL Express服務與CaptivAD服務

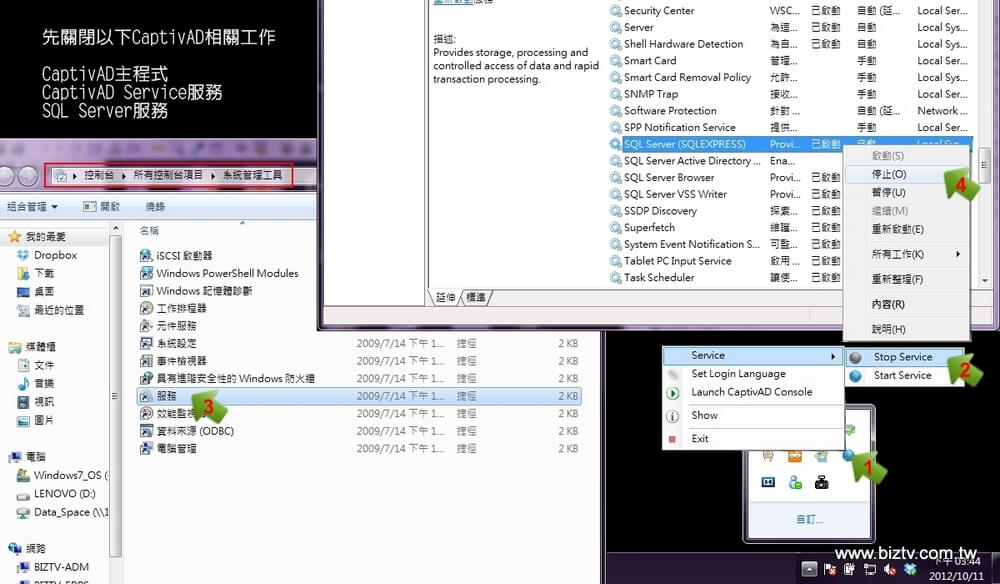

▲更新前請關閉所有CaptivAD運作與相關服務

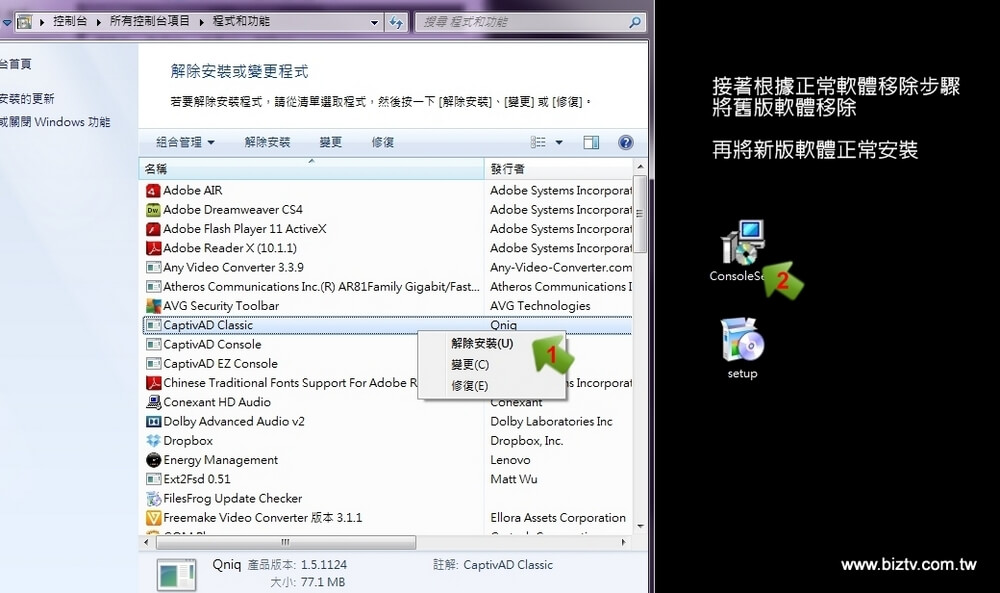

▲透過控制台標準程序移除原舊程式後,安裝新版軟體

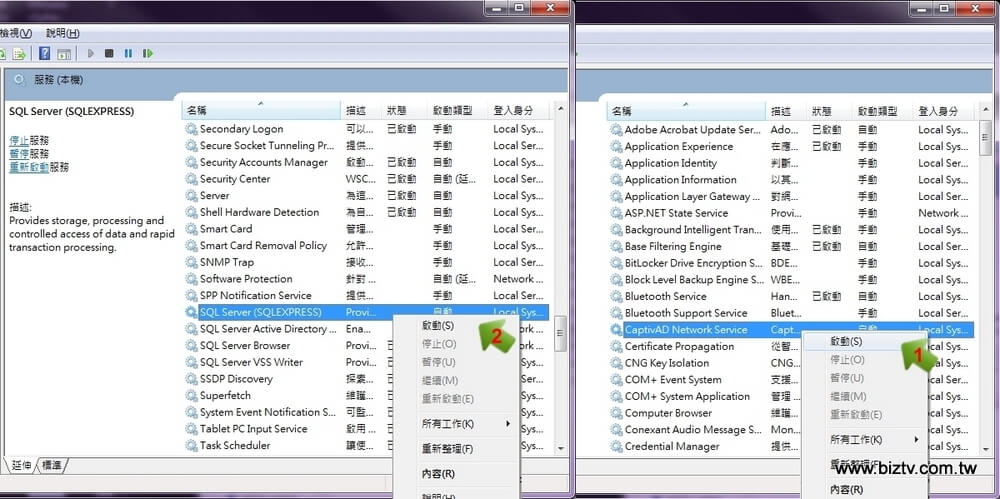

▲安裝完畢,恢復CaptivAD與SQL相關服務運作即可
