1-2. 網路與系統要求

本章節將指導您進行安裝前的環境確認作業。主要包含軟體安裝之電腦環境需求、網路連線之環境許可、廣告機之安置作業。安裝本系統之前,請先確認電腦端的現場路定點以及IP位置。同時本篇安裝方式,將以基本的內部網路環境下進行示範。在安裝過程中將牽扯到部分網路設定觀念,若無法理解網路設定時,請聯繫資訊人員或所購買的經銷商,來協助您做網路設定。

1. 電腦環境

CaptivAD Cassic為一套適合遠端伺服器或個人電腦的常駐型服務套件。您需要提供一台具長時間開機的電腦主機做為產品管理使用。安裝前參考以下規格建議做為主機選擇:

作業系統

  • Microsoft® Windows® XP (32位元安裝升級至Service Pack 3) 系列版本
  • Microsoft® Windows Vista/7® 系列版本 (32位元與64位元)
  • Microsoft® Windows Server 2000/2003/2008 Server® 系列版本 (32位元與64位元)

螢幕解析度

  • 觀看操作顯示介面,適合於1024 X 768, 16-bit 高彩以上顯示。

中央處理器(CPU)

  • Intel Core 2 Duo Processor 2.0GHz 或 AMD Athlon 64 X2 Dual-Core 4000+等級以上之高階規格

系統記憶體

  • 建議4 GB以上,大量機台連線作業時建議12 GB以上

硬碟空間

  • 最少10 GB供給安裝與預留,建議保留40 GB以上可用空間
  • 隨媒體櫃進行上傳,硬碟空間有擴展遞增使用需要

網路連線

  • 需長期性連接上網路,並提供固定IP位置做為伺服器位置登入,確保雙向網路順暢
  • 提供足夠的寬頻網路給異動的媒體檔案做傳輸使用
  • 放置於外部網路時,需提供實體IP或網域NAT設定
  • 失去廣告機連線時,將無法執行派送同步、回傳日誌、遠端監控等功能

其他

  • 安裝Microsoft .NET Framework 3.5或更高版本
  • 安裝Microsoft® SQL Server® 2008 Express 或更高版本
  • 進行SQL大量連線時需改用Microsoft® SQL Server® 2008 或更高版本
  • 開放指定通訊埠或防火牆限制,同時開放SQL本機連線確保運作

2. 網路環境與防火牆開放

您需要提供至少兩組的固定IP做為伺服器(個人電腦)一組IP與廣告機一組IP(多台多組)的通訊使用。本軟體網路採用IPv4方式通訊,請將您的伺服器端(個人電腦)進行固定IP榜定,做為固定的連線站台使用。此外當進行連線時將使用部分固定通訊埠,請先確保防火牆許可並開放通訊。

網路環境

本部分以一對一內部網路連線為示範:請配合您的內部網路環境參數,指定(或向資訊人員申請)一組IP並透過控制台進行綁定作業

圖1:在控制台之網路連線進行綁定


  1. 開啟控制台→網路和網際網路→網路連線(網路和共用中心→變更介面卡)→將使用中的『區域連線』點選右鍵內容

  2. 開啟「Internet Protocol (TCP/IP) 或網際網路通訊第4版(TCP/IPv4)之內容,點選 [使用下列的IP位址] 選項

  3. 設定此電腦的IP,譬如參數之IP位址:192.168.1.114、子網路遮罩:255.255.255.0 預設閘道:192.168.1.254,以及慣用的DNS位置:168.95.1.1
    (※每台電腦網路皆不同,請根據您的網路環境或由資訊人員所提供的參數使用)

防火牆開放

CaptivAD Classic需與廣告機進行網路通訊,在未知的電腦環境中可能會遭受到防火牆阻擋,若您不知道防火牆的運作原理與作用。建議您暫時直接關閉,透過開啟控制台→Windows防火牆→進行關閉即可,或其他防護軟體進行關閉。若您的防火牆有特別需求無法關閉,請指定以下防火牆開放埠設定或由資訊人員協助:

  • TCP port:4959, 8000:為Console操作端與Servise服務端之通訊傳輸使用
  • TCP/16000~16003:為伺服器端與廣告機進行資料傳輸等連線通報狀況
  • UDP port:123:為NTP通訊協定,確保伺服器時間校正服務正常

3. 廣告機安置作業

使用廣告機之機型客戶,請確認您的顯示器可支援720p或1080p之解析度,將廣告機透過VGA/HDMI連接到螢幕上。由於廣告機僅可支援1920x1080p Full HD與1280x720p HD之高規解析度,若顯示器不支援其一解析度將無法正常顯示放送。廣告機接上電源等待畫面自動播送(開機約2分鐘)

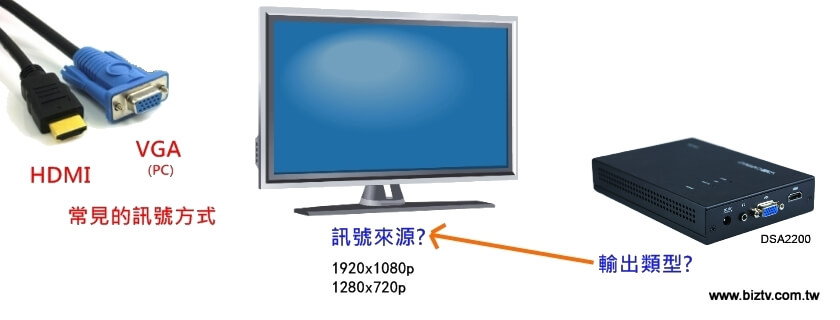

▲DSA 2200的解析度只有1080p與720p,請確認螢幕可否支援並接上適合的訊號線(建議HDMI)

此時,請使用遙控器對廣告機按下『Output』點選適合的解析度與輸出選擇,這將調整廣告機最佳性能與輸出方式。如果您確定顯示器能支援1080p或720p卻沒有畫面,請試著對遙控器默按進行正確的輸出選擇。

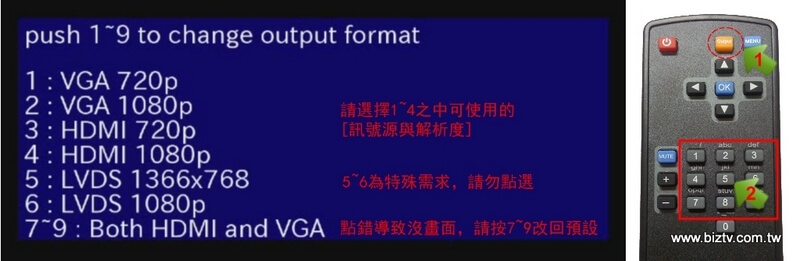

▲點選『Output』,選擇數字滿足適合方式。請勿隨意點選不支援的格式,否則將導致格事不對而失去畫面

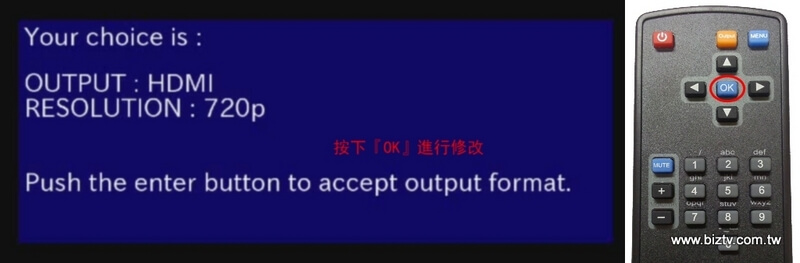

▲確定將要更改之輸出類型與解析度後,按下OK將進行重新開機之動作(reboot)做變換輸出

到此若一切順利,則確認了廣告機可以正常被顯示器所使用。請開始設定廣告機之IP與告知伺服器所在位置。點選『Menu』,出現DSA設定選單,請確認廣告機可使用的IP位置與網路參數,同時先取得Server所在的IP位置。如此廣告機才能正常使用網路並對Server可以正常存取。 (若您不打算使用網路來管理而使用USB作為更新,可忽略這裡所提的網路設定)

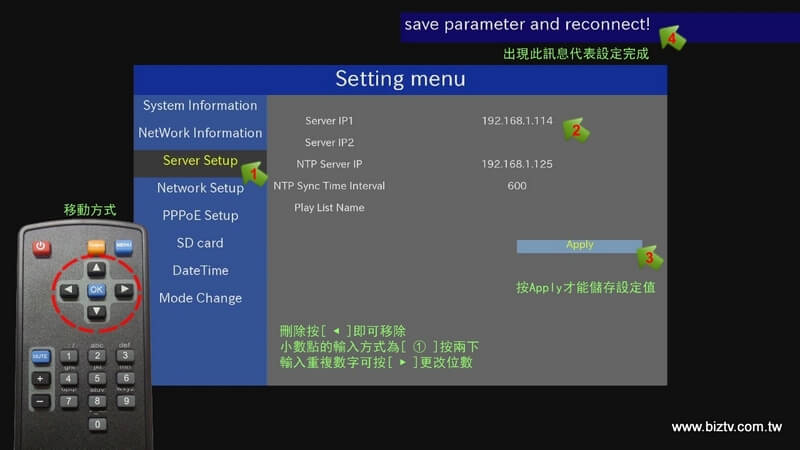

▲透過遙控器在這裡輸入伺服器的IP,提供並告知廣告機連線到何處。記得按下Apply才成立



▲接著設定該廣告機的IP參數,請調整以上做法。詳細IP數據依環境而不同


此時廣告機的基本設定已完成,您可以試著先在伺服器的電腦嘗試Ping該IP是否有所反映。確認IP連線無誤且畫面有正常播送即可,接下來將進行架設伺服器的軟體套件與服務。
